Adecuación de tableros y equipos eléctricos con acceso público – SECTOR 1
El trabajo consistio en realizar la adecuación del sistema de puesta a tierra (PAT) de los tableros y equipos eléctricos incluidos en el SECTOR 1, de manera de asegurar una instalación segura para contactos indirectos. El SECTOR 1 está delimitado por: Playa 1 – Estacionamiento administración – Balanza – Calle desde balanzas a vacíos – Calle entre silos chicos y celdas 7 y 8 – Calle entre Playa 1 y prefectura – Vagones.
Los trabajos que se realizaron son:
- Adecuación del tablero actual de Iluminación exterior de la SET4 (torre de manipuleo) para permitir la instalación de protecciones diferenciales en los circuitos del mismo.
- Provision e instalacion de protecciones diferenciales de 40A – 300mA marca Schneider, Siemens, ABB o similar, para 5 circuitos trifásicos de iluminación exterior.
- Adecuación del tablero actual de Iluminación torre de iluminación en balanzas para permitir la instalación de protecciones diferenciales en los circuitos del mismo.
- Provision e instalacion de protecciones diferenciales de 40A – 300mA marca Schneider, Siemens, ABB o similar, para 1 circuito trifásicos de iluminación exterior.
- Provision e instalacion de 47 etiquetas con el número de cada columna. La mismas son de un tamaño correspondiente para fácil lectura, de material metálico resistentes a la corrosión y estan grabadas. Estas etiquetas fueron instaladas al pie de la columna, en un orificio al lado de cada tornillo de puestas a tierra con hilo acerado.
Adecuación de tableros y equipos eléctricos con acceso público – SECTOR 2
El trabajo consistio en realizar la adecuación del sistema de puesta a tierra (PAT) de los tableros y equipos eléctricos incluidos en el SECTOR 2, de manera de asegurar una instalación segura para contactos indirectos. El SECTOR 2 está delimitado por: Calada vieja – Calle vacíos – Calle a VGG.
Los trabajos que se realizaron son:
- Instalacion de 69 jabalinas a pie a de columnas con conductores desnudos vinculados entre jabalinas y columnas. El conductor se vinculo a la columna mediante una planchuela soldada a la columna con terminal de doble ojal y a la jabalina mediante morseto a compresión tipo “G”. La planchuela soldada a la columna cuenta con 3 agujeros, 2 para el terminal de doble ojal, y 1 para instalar las etiquetas.
- Provision de 78 etiquetas con el número de cada columna. La mismas son de un tamaño correspondiente para fácil lectura, de material metálico resistentes a la corrosión y estan grabadas. Estas etiquetas fueron instaladas al pie de la columna, en un orificio al lado de cada tornillo de puestas a tierra con hilo acerado.
Adecuación de tableros y equipos eléctricos con acceso público – SECTOR 3
El trabajo consiste en realizar la adecuación del sistema de puesta a tierra (PAT) de los tableros y equipos eléctricos incluidos en el SECTOR 3, de manera de asegurar una instalación segura para contactos indirectos. El SECTOR 3 está delimitado por: Calada nueva.
Los trabajos que se realizaron son:
- Instalacion de 7 jabalinas a pie a de columnas con conductores desnudos vinculados entre jabalinas y columnas. El conductor se vinculo a la columna mediante una planchuela soldada a la columna con terminal de doble ojal y a la jabalina mediante morseto a compresión tipo “G”. La planchuela soldada a la columna cuenta con 3 agujeros, 2 para el terminal de doble ojal, y 1 para instalar las etiquetas.
- Provision de 32 etiquetas con el número de cada columna. La mismas son de un tamaño correspondiente para fácil lectura, de material metálico resistentes a la corrosión y estan grabadas.
Adecuación de tableros y equipos eléctricos con acceso público – SECTOR 4
El trabajo consistio en realizar la adecuación del sistema de puesta a tierra (PAT) de los tableros y equipos eléctricos incluidos en el SECTOR 4, de manera de asegurar una instalación segura para contactos indirectos. El SECTOR 4 está delimitado por: Calle Secadora – Perimetrales silos secadora.
Los trabajos que se deberán realizar son los siguientes:
- Adecuación del tablero actual de Iluminación de la SET 3 (columna 2 – CCM1 – Secadora) para permitir la instalación de protecciones diferenciales en los circuitos del mismo.
- Provision e instalacion de protecciones diferenciales de 40A – 300mA marca Schneider, Siemens, ABB o similar, para 2 circuitos trifásicos de iluminación exterior.
- Instalacion de 3 jabalinas a pie a de columnas con conductores desnudos vinculados entre jabalinas y columnas. El conductor se vinculo a la columna mediante una planchuela soldada a la columna con terminal de doble ojal y a la jabalina mediante morseto a compresión tipo “G”. La planchuela soldada a la columna cuenta con 3 agujeros, 2 para el terminal de doble ojal, y 1 para instalar las etiquetas.
- Provision de 9 etiquetas con el número de cada columna. La mismas son de un tamaño correspondiente para fácil lectura, de material metálico resistentes a la corrosión y estan grabadas.
Adecuación de tableros y equipos eléctricos con acceso público – SECTOR 5
El trabajo consistio en realizar la adecuación del sistema de puesta a tierra (PAT) de los tableros y equipos eléctricos incluidos en el SECTOR 5, de manera de asegurar una instalación segura para contactos indirectos. El SECTOR 5 está delimitado por: Calle ingreso a Puerto Punta Alvear – Portería.
Los trabajos que se deberán realizar son los siguientes:
- Adecuación del tablero actual de Iluminación de portería para permitir la instalación de protecciones diferenciales en los circuitos del mismo.
- Provision e instalcion de protecciones diferenciales de 25A – 300mA marca Schneider, Siemens, ABB o similar, para 1 circuitos bifásicos de iluminación exterior.
- Instalacion de 15 jabalinas a pie a de columnas con conductores desnudos vinculados entre jabalinas y columnas. El conductor se vinculo a la columna mediante una planchuela soldada a la columna con terminal de doble ojal y a la jabalina mediante morseto a compresión tipo “G”. La planchuela soldada a la columna cuenta con 3 agujeros, 2 para el terminal de doble ojal, y 1 para instalar las etiquetas.
- Provision 36 etiquetas con el número de cada columna. La mismas son de un tamaño correspondiente para fácil lectura, de material metálico resistentes a la corrosión y estan grabadas.
Adecuación de tableros y equipos eléctricos con acceso público – SECTOR 6
El trabajo consistio en realizar la adecuación del sistema de puesta a tierra (PAT) de los tableros y equipos eléctricos incluidos en el SECTOR 6, de manera de asegurar una instalación segura para contactos indirectos. El SECTOR 6 está delimitado por: Calle a muelle.
Los trabajos que se deberán realizar son los siguientes:
- Adecuación del tablero actual de Iluminación y tomas en sala de bombas SET 6 (conteiner ingreso muelle) para permitir la instalación de protecciones diferenciales en los circuitos del mismo.
- Provision e instalacion protecciones diferenciales de 40A – 300mA marca Schneider, Siemens, ABB o similar, para 1 circuitos trifásico de iluminación exterior.
- Instalacion de 1 jabalina a pie a de columnas con conductor desnudo vinculado entre jabalina y columna. El conductor se vinculo a la columna mediante una planchuela soldada a la columna con terminal de doble ojal y a la jabalina mediante morseto a compresión tipo “G”. La planchuela soldada a la columna cuenta con 3 agujeros, 2 para el terminal de doble ojal, y 1 para instalar las etiquetas.
- Provision de 3 etiquetas con el número de cada columna. La mismas deben son de un tamaño correspondiente para fácil lectura, de material metálico resistentes a la corrosión y estan grabadas.
Instalaciones eléctricas
• Tableros de distribución de energía (TGIT)
o Conexiones a tierra y de potencia completas
o Control de protección por contacto indirecto

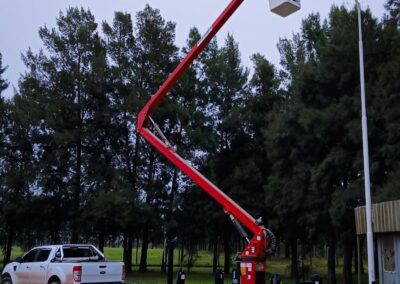

• Columnas de Iluminación
o Registro de cada instalación de jabalina
o Control de identificaciones
o Mediciones de resistencia de PAT y electrodos
